σε απευθείας σύνδεση ραδιομετρική μέτρηση CCD επιπέδων πλακών μηχανών συνεχών ρίψεων 10mm

Πλακών σε απευθείας σύνδεση μηχανή συνεχών ρίψεων συστημάτων μέτρησης πυρήνων μήκους και πλάτους ραδιομετρική

Σχεδιάγραμμα προϊόντων

Το σε απευθείας σύνδεση μετρώντας σύστημα του μήκους και του πλάτους της πλάκας χρησιμοποιείται στον πίνακα κυλίνδρων μεταφορών Α1 μπροστά από το φούρνο θέρμανσης στο συνεχές εκατομμύριο κυλίσματος. Όταν τα καταλύματα χάλυβα αναγκάζονται να τακτοποιηθούν στον πίνακα κυλίνδρων μεταφορών Α1, το μήκος και το πλάτος του καταλύματος χάλυβα μετριούνται ακριβώς και το μετρημένο στοιχείο διαβιβάζεται στο συγκρότημα ηλεκτρονικών υπολογιστών ελέγχου παραγωγής.

Πρότυπο εξοπλισμού

Tjgzh-300

Τεχνικοί δείκτες

Μέτρηση πλάτους: διμερής τύπος μέτρησης
Σειρά μέτρησης πλάτους: σύμφωνα με τις απαιτήσεις χρηστών
Ακρίβεια μέτρησης πλάτους: ≤±3mm
Μέτρηση μήκους: μέτρηση μήκους λέιζερ και καμερών
Μήκος του πιάτου χάλυβα: σύμφωνα με τις απαιτήσεις χρηστών
Ακρίβεια μέτρησης μήκους: ≤±10mm

Λειτουργία συστημάτων
Μετρήστε το μήκος και το πλάτος της πλάκας σε απευθείας σύνδεση και χωρίς επαφή

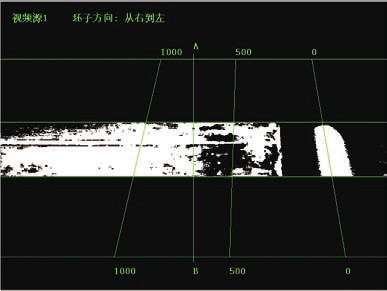

Μέθοδος μέτρησης: λέιζερ, μέτρηση CCD
Με τη λειτουργία διορθώσεων μήκους και πλάτους
Αυτοδιάγνωση ελαττωμάτων και λειτουργία συναγερμών

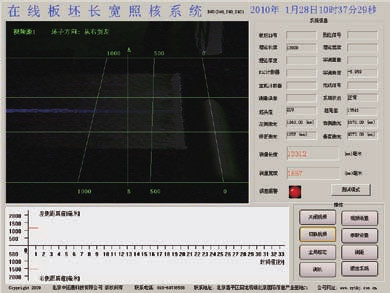

Οθόνη HMI: αυτοδιάγνωση των στοιχείων μέτρησης, της θέσης συστημάτων και της αποτυχίας εξοπλισμού
