η δεκαετία του '90 στρατωνίζει τη μηχανή συνεχών ρίψεων Ccm Deburring 80mm

Deburring μηχανή συνεχών χυτών ειδών μηχανών καταλυμάτων συνεχών ρίψεων

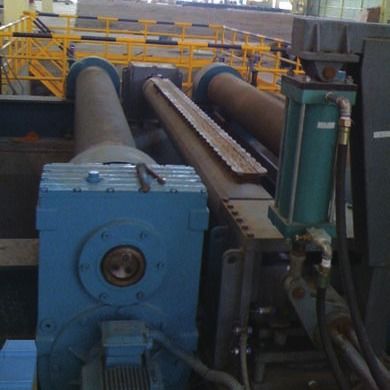

Σχεδιάγραμμα προϊόντων

Η deburring καταλυμάτων συνεχών ρίψεων λειτουργία μπορεί αποτελεσματικά και γρήγορα να αφαιρέσει το σάλιασμα του καταλύματος, να αποτρέψει τον αντίκτυπο στην ποιότητα επιφάνειας των τελικών προϊόντων κυλίσματος χάλυβα, και να εξασφαλίσει την ποιότητα του κυλίσματος χάλυβα. Ο εξοπλισμός χρησιμοποιεί τη στρογγυλή μεταλλουργική ξύστρα για να αφαιρέσει το σάλιασμα του καταλύματος στο στάδιο της κίνησης, η οποία διαδραματίζει έναν σημαντικό ρόλο στη βελτίωση του ποσοστού αφαίρεσης σαλιάσματος και την εξασφάλιση της ποιότητας του καταλύματος συνεχών ρίψεων

Υπάρχουν δύο τύποι deburring μηχανών καταλυμάτων συνεχών ρίψεων: τύπος μεταλλουργικών ξυστρών και τύπος σφυριών.

Πρότυπο εξοπλισμού

Τεχνικοί δείκτες

Κατάλληλος για το κατάλυμα: καυτό πετώντας κατάλυμα, on-line deburring
Θερμοκρασία ρίψης: 500 ~ 900℃
Κατά deburring, ταχύτητα ρίψης: μέγιστο 20m/min
Κοίλη κυρτότητα της χυτής πλάκας: μέγιστο 15mm/m
Ελάχιστο διάστημα μεταξύ μπροστινό και πίσω μέρος των καταλυμάτων: 3000mm
Deburring το κύκλος ζωών: 40 δεκαετία του '90 ~
Κάθετο κτύπημα deburring η μεταλλουργική ξύστρα: μέγιστο 150mm
Κτύπημα άνοιξη αέρα: 80mm
Μικρό κτύπημα κυλίνδρων: 70mm
Deburring γωνία περιστροφής ακτίνων: 90°
Περιστροφικό κτύπημα κυλίνδρων: 320mm
Καθαρότητα αέρα: καθαρίστε το συμπιεσμένο αέρα
Πίεση πηγής αέρα: 0,55 ~ 0.7mpa
Παραγωγή αέρα: 400N μ3 το /min
Ποιότητα νερού: καθαρισμένο νερό για τη βιομηχανική χρήση
Πίεση νερού: 0,4 ~ 0.55mpa
Ποσοστό ροής: 4m 3 /h

Σύνθεση εξοπλισμού

Η Deburring μηχανή αποτελείται κυρίως από το μπροστινό ανυψωτικό κάθισμα, τη deburring ακτίνα, το οπίσθιο ανυψωτικό κάθισμα, τον περιστρεφόμενο κύλινδρο, το ηλεκτρικό σύστημα και το διακόπτη ανίχνευσης θέσης.
Το μπροστινό ανυψωτικό κάθισμα περιλαμβάνει:
Ανυψωτικό υποστήριγμα, λιπαντήρας, φέρον κάθισμα, άνοιξη αέρα, κ.λπ. Το ελατήριο αέρα διογκώνει, οι φέρουσες άνοδοι καθισμάτων και οι κινήσεις η deburring ακτίνα για να αυξηθεί. Σχέδιο 40 χιλ.
(2) η Deburring ακτίνα περιλαμβάνει:
Deburring άξονας, κύλινδρος, ανυψωτικός αεροθάλαμος κυλίνδρων, κύκλωμα δροσίζοντας νερού, λεπίδα μεταλλουργικών ξυστρών
Το οπίσθιο ανυψωτικό κάθισμα περιλαμβάνει:
Το ελατήριο αέρα διογκώνει, οι φέρουσες άνοδοι καθισμάτων και οι κινήσεις η deburring ακτίνα για να αυξηθεί. Σχέδιο 40 χιλ.
④Περιστρεφόμενος κύλινδρος:
Αφότου αφαιρεί η μεταλλουργική ξύστρα τα σαλιάσματα καταλυμάτων, ο κύλινδρος οδηγεί τη deburring ακτίνα για να περιστραφεί 90 βαθμούς, και τα σαλιάσματα που ξύνονται κάτω πετιούνται στη χαμηλότερη χοάνη

⑤Τύπος μεταλλουργικών ξυστρών:
Τετραγωνική μεταλλουργική ξύστρα, στρογγυλή μεταλλουργική ξύστρα
⑥Τρόπος ανύψωσης μεταλλουργικών ξυστρών:
Ανεξάρτητος κύλινδρος, ανεξάρτητο ελατήριο
⑦Ο διακόπτης ανίχνευσης ηλεκτρικών συστημάτων και θέσης περιλαμβάνει:
Μονάδα ελέγχου PLC, λειτουργών πίνακας, διακόπτης εγγύτητας, αντίθετος αισθητήρας λέιζερ για την ανίχνευση πλακών και πνευματικό γραφείο ελέγχου
